Yüksek Hassasiyetli Küçük CNC Torna Makinesi

Yüksek Hassasiyetli Küçük CNC Torna Makinesi yaygın olarak kullanılmaktadır, mil, disk tipi iş parçalarının işlenmesi için kullanılabilir, dairesel olmayan eğri işlemeye ulaşabilir. Sistem ve aksesuarlar istenildiği gibi opsiyonel olacaktır.

modeli:TCK25-240L

Talep Gönder

Ürün Açıklaması

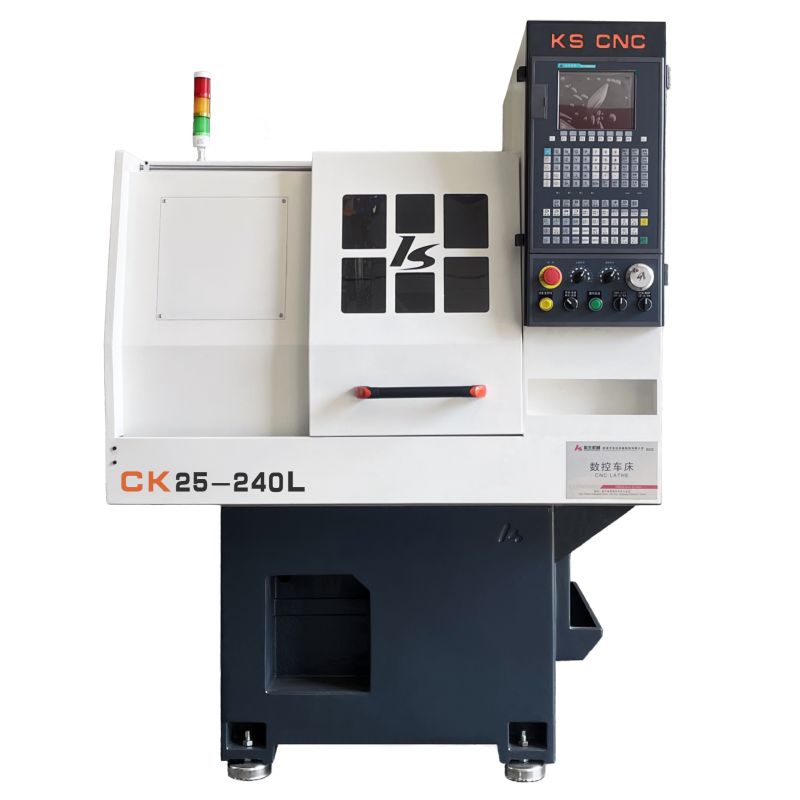

Yüksek Hassasiyetli Küçük CNC Torna Makinesinin Ayrıntılı Ürün Tanıtımı

TCK25-240L yüksek hassasiyetli küçük CNC torna makinesi, kaliteli, makul maliyetli, pratik tip takım tezgahlarıdır. İç ve dış tornalama, konikleştirme, dairesel ark, diş açma, delik işleme, aks ve disk iş parçası raybalama işlemlerine uygun çok geniş bir kullanım alanına sahip olan makine, dairesel olmayan eğri işlemeyi de gerçekleştirebilir, CNC sistemini tercih edebilirsiniz. ve ihtiyacınıza göre isteğe bağlı aksesuarlar.

Yüksek Hassasiyetli Küçük CNC Torna Tezgahında Standart Konfigürasyon

İş miliï¼İş mili ünitesi
Sistemï¼Wind 2000TCEVï¼Standartï¼
GSKï¼Opsiyonelï¼
KNDï¼Opsiyonelï¼
Inverterï¼SINEE
Doğrusal Kılavuzï¼CSK
Rulmanï¼HRB
Vidalı Bilyeï¼QIJIAN/QIXUAN
Motorï¼Servomotor

Yüksek Hassasiyetli Küçük CNC Torna Tezgahındaki Parametre

		Birim	TCK25-200L
Üretim kapasitesi	Maks. yatağın üzerinde sallanmak	mm	Ï210
	Maks. çapraz kaydırak üzerinde sallanmak	mm	Ï120
	İşlem uzunluğu	mm	240
	çap. mil deliğinin	mm	Ï25
Mil	jig	Yok	Pens
	Hız sınırı	dev/dak	100-5000
	Spesifikasyonu sonlandır	Yok
besleme	X ekseni hızlı hareket hızı	m/dak	28(2510)
besleme	Z ekseni hızlı hareket hızı	m/dak	28(2510)
Felç	X ekseni maks. seyahat	mm	240
Felç	Z ekseni maks. seyahat	mm	240
Kesinlik	X/Z ekseni tekrarlanan konumlandırma hassasiyeti	mm	0.005
Motor	Servo motor	kw	1.5
Diğer	Sıkıştırma modu	Yok	Pnömatik sıkma
	El aleti tutucu	Yok	Kesici düzeni
	Takım boyutu	mm	16
	Yüklenen araç sayısı	adet	6
	Kaba ölçüler (LWH)	mm	110010601700
	Yükseklik (Tabandan mile kadar)	mm	1010
	Kuzeybatı		850

Yüksek Hassasiyetli Küçük CNC Torna Tezgahının Özellikleri

1.Döküm monoblok, eğimli yatak yapısı.
2. Ağır hizmet tasarımı, makine tabanı ve yatağı tek parça dökümdür.
3.HIWIN/CSK makaralı tip doğrusal hareket rayı.
4. Yüksek işleme verimliliği ve yüksek hassasiyet.

Bitmiş ürün
